電蚊拍是一種小家電產品，用于滅殺蚊子.蒼蠅、飛蛾等,其主要由高頻振蕩電路.三倍壓整流電路和高壓電擊網三部分組成,當按下電源開關時,高頻振蕩電路通電工作,把3V直流電變成18kHz左右的高頻交流電,再經三倍壓整流電路升高到2500V左右,加到蚊拍的金屬網上.當蚊蠅觸及到高壓金屬網時,蟲體造成電網短路,即會被電流,電弧殺灼或擊暈擊斃。

通常電蚊拍的電源開關通常采用輕觸式微動開關,按住開關,連通電源,松開開關,按鍵在彈性件的作用下復位而斷開電源。

但是當斷開開關時,高壓金屬網上的電并不會立刻流失,仍然會吸附在高壓金屬網上,因此在使用時容易誤觸,導致觸電。

雖然金屬網上的電路對人體并無大的危害,但仍然會有觸電的刺痛感,存在一定的安全隱患。

為了克服背景技術的不足,英尚微電子提供一種用于電蚊拍的微動開關,解決現有電蚊拍斷電后金屬網仍然會有電殘留,存在一定安全隱患的問題。

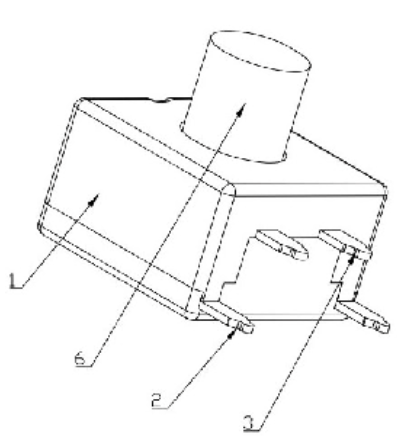

本實用新型所采用的技術方案:一種用于電蚊拍的微動開關，包括殼體,殼體靠近下端的位置設有兩個第一靜觸頭,殼體靠近上端的位置設有兩個第二靜觸頭,殼體內設置有能上下活動的動觸頭,動觸頭設有與兩個第一靜觸頭接觸的第一位置以及與兩個第二靜觸頭接觸的第二位置;殼體內設有能驅使動觸頭向上運動并保持在第二位置的彈性復位件,動觸頭上端設有延伸至殼體外的絕緣按鈕。

采用以上方案，設置第一靜觸頭與第二靜觸頭，第一靜觸頭可以連接電蚊拍的電源與金屬網,第二靜觸頭連接電蚊拍的金屬網與放電電阻，當按下絕緣按鈕,動觸頭連接兩個第一靜觸頭,使得電源與金屬網連通,金屬網通電,電蚊拍工作，當松開絕緣按鈕,動觸頭在彈性復位件的作用下復位,連接兩個第二靜觸頭,使得金屬網與放電電阻連通，使得金屬網迅速放電,確保金屬網完全放電,避免靜電殘留﹐確保電蚊拍的使用安全性。


本文關鍵詞：微動開關
